overview媒介
前面几个章节重要介绍了关于TSMaster诊断？榈囊恍┗〔僮飨杲 ，相信各人对TSMaster诊断？橐灿辛丝隙ǖ南嗍逗腿现。本章节重要介绍关于TSMaster诊断职能的典型利用 ，重要蕴含读取车辆VIN码、写入配相信息、Flash Bootloader流程这三块的典型利用操作。

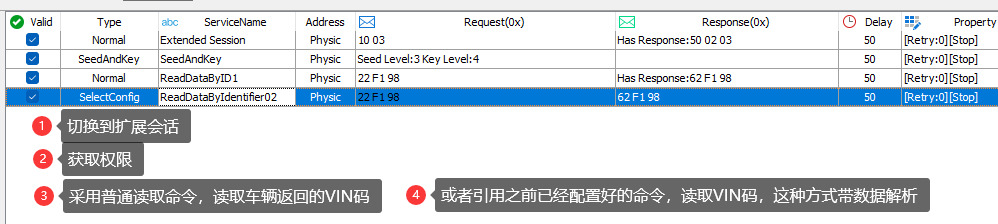

A．读取车辆VIN码

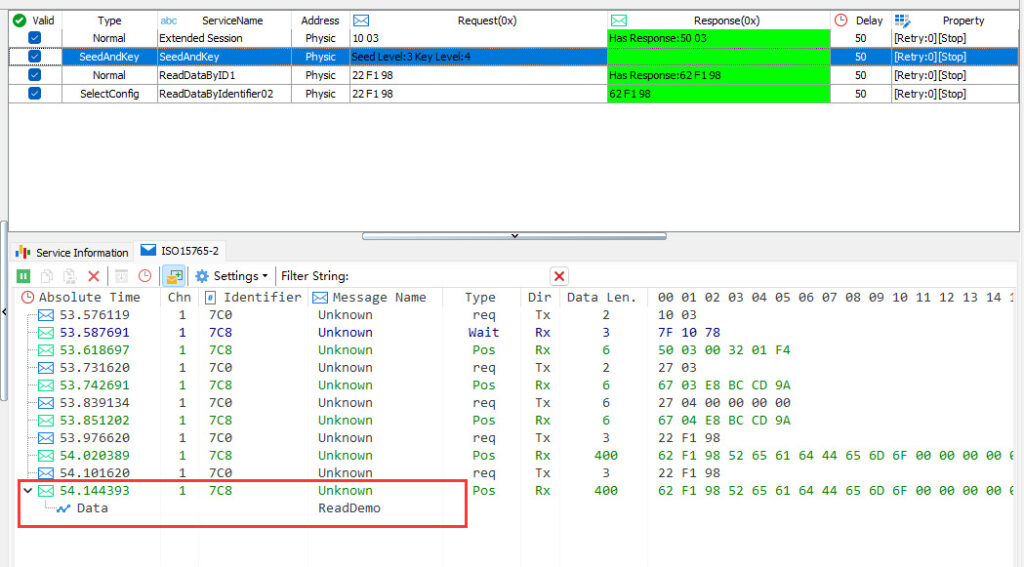

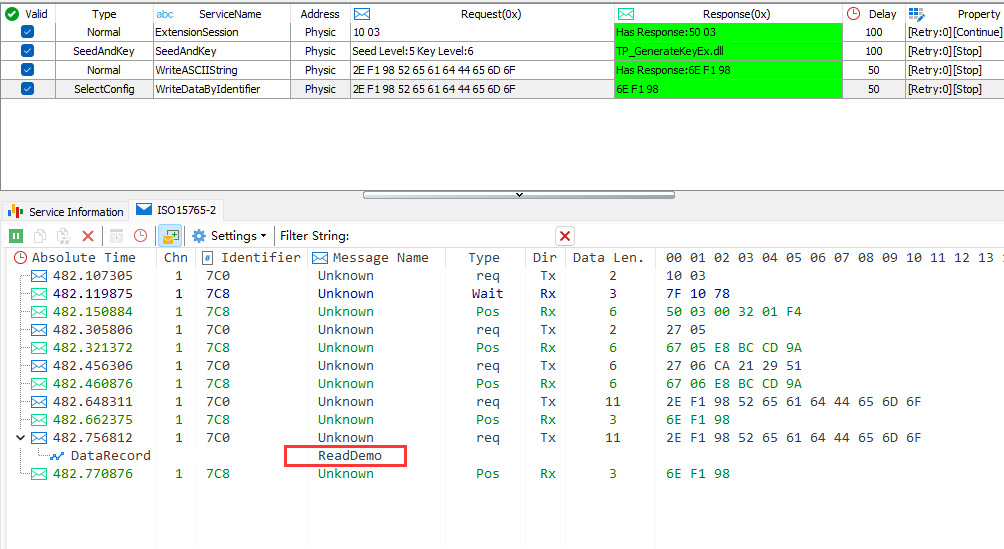

执行成效如下所示：
可见 ，同样是ReadDataByID ，引用BasicConfig的测试步骤中由于带有相应的解析信息 ，能够直接出读取的字符串为“ReadDemo”。

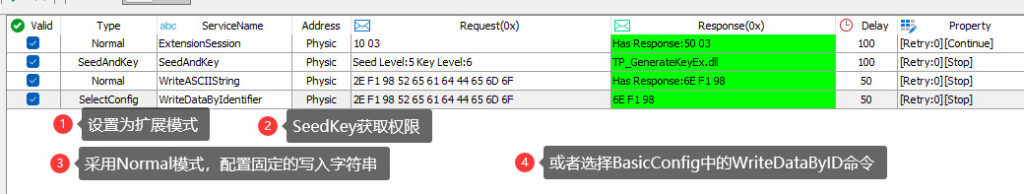

B．写入配相信息
可见 ，同样是WriteDataByID ，引用BasicConfig的测试步骤中由于带有相应的解析信息 ，能够直接出读取的字符串为“ReadDemo”。
C．Flash Bootloader
本文设计了一个单一的Bootloader流程来注明若何基于TSMaster诊断？榕渲靡桓鯢lash Bootloader流程。

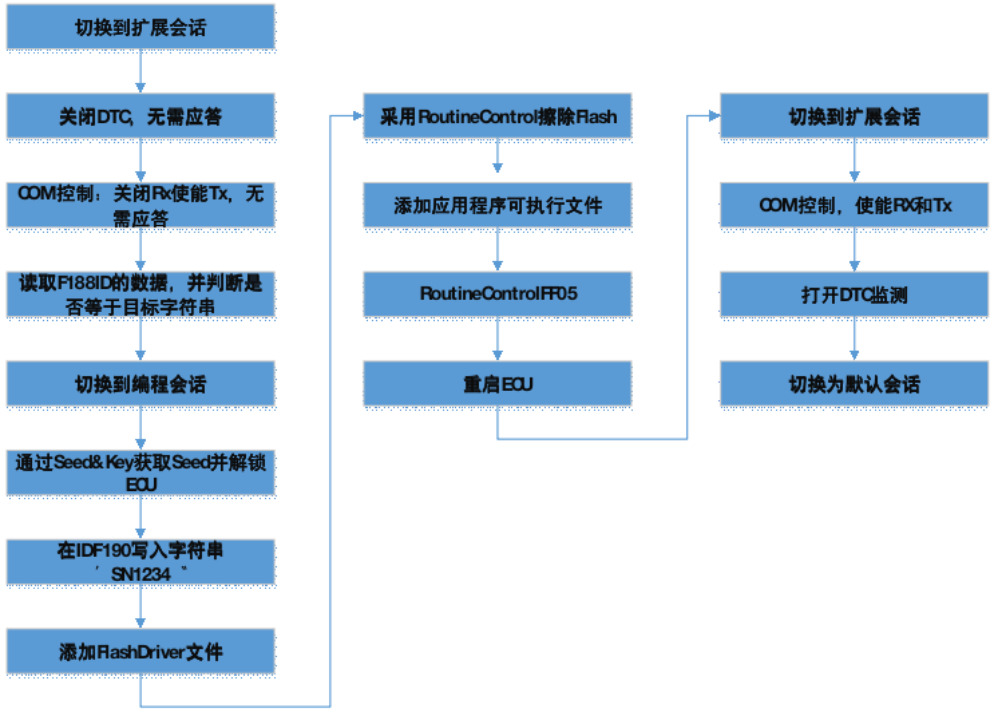

❖ C-1． Flash Bootloader流程：
首先 ，设计FlashBootloader流程如下所示 ，这是一个示例流程 ，用户能够凭据自己的现实设计规范整形调整。
❖ C-2． 配置刷写例程：

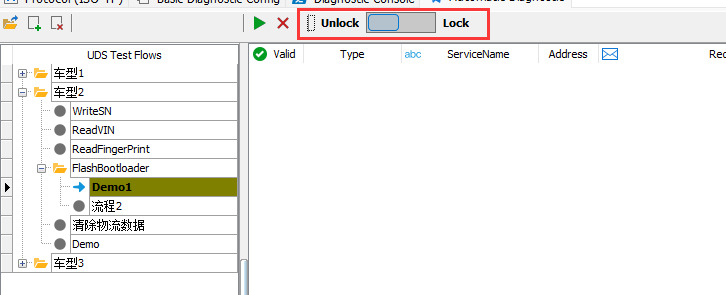

【1】起初创建Demo1流程：把稳切换编纂器为Unlock状态 ，不然无法增长新的流程步骤。

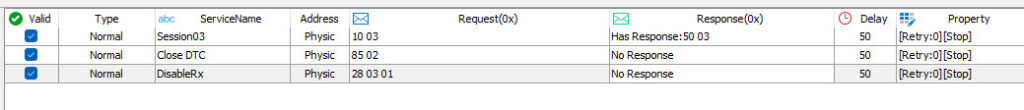

【2】对于流程图所示的切换会话 ，关关DTC ，COM节造等号令 ，直接配置位Normal类型的号令即可(把稳 ，这些号令当然也能够在BasicConfig中配置出来这里引用)。如下所示：
【3】基于ReadDataByID读取ID=F188地位处的数据 ，并判断该数据是否蹬宗好比SN12345678。若是切合 ，则判断零件号匹配 ，进入下一个步骤 ，不然退出流程。配置如下：
方式1：直接配置位Normal大局 ，如下所示：

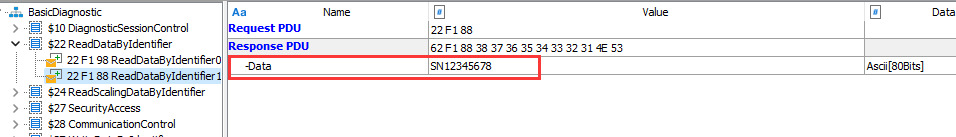

方式2:在BasicConfig中配置好 ，而后在流程中引用：
【4】切换到编程会话
【5】增长Seed&Key步骤 ，解锁ECU ，配置如下：
【6】获取权限后 ，在IDF190处写入字符串“SN1234” ，对于这种固定写入的字符串 ，最省事儿还是直接配置NormalStep ，如下所示：
【7】增长FlashDriver/利用法式文件。不论是FlashDriver还是利用法式文件 ，增长方式都是一样的。两种方式：
方式1：直接增长DownloadFile步骤 ，如下所示：

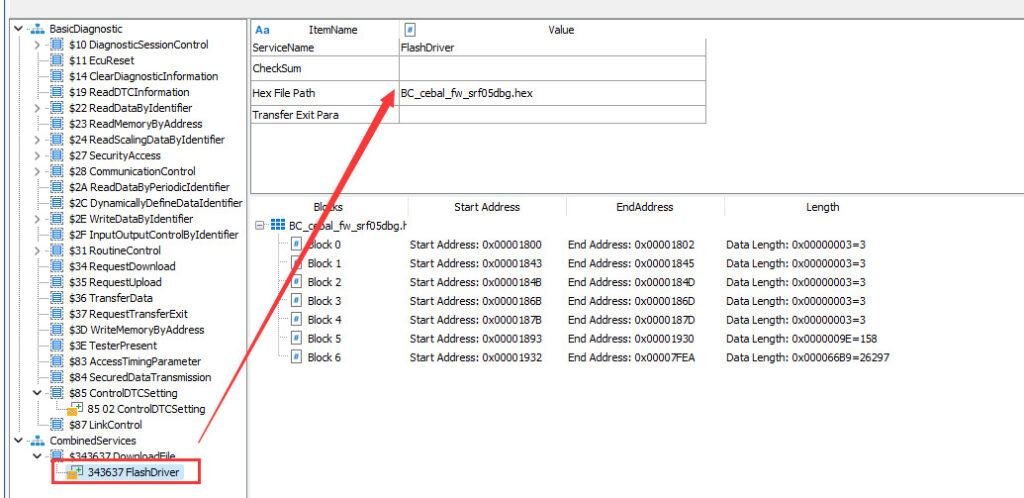

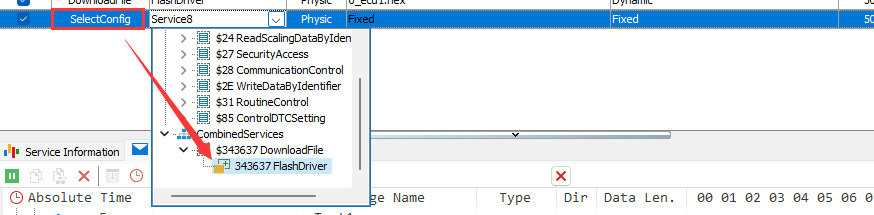

方式2：配置BasicConfig ，而后在Flow中引用 ，如下所示：
【8】选取RoutineControl擦除Flash。这里的地址和长度都是固定的 ，因而直接配置固定值即可 ，如下：
若是地址和长度是动态变动的 ，请看后续章节 ，通过引入系统变量解决此问题。
【9】沉启ECU ，直接增长NormalStep如下所示 ，必要把稳的是ECUReset到沉新起头诊断 ，步骤之间的期待功夫需凭据ECU设计规范调节 ，这里设置为1000ms：
【10】剩下切换会默认会话 ，COM节造 ，DTC节造等操作 ，依照前面步骤齐全即可。
本章总结

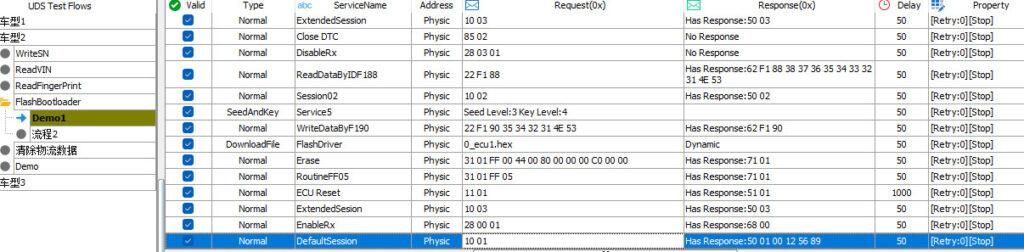

在实现配置后 ，总的配置流程如下所示 ，可见借助于TSMaster的诊断？ ，开发诊断流程如Bootloader蹬爪用就是一个极度单一的事件了：
