A．流程用例治理
❖ 重要蕴含如下操作：
【1】Add a new group：新增诊断流程组 。好比新增车型1 。诊断组下面能够再增长诊断流程用例，其自身不蕴含诊断步骤 。
【2】Add a new uds flow：新增一个诊断流程用例，在诊断流程用例下面能够增长具体的诊断步骤 。

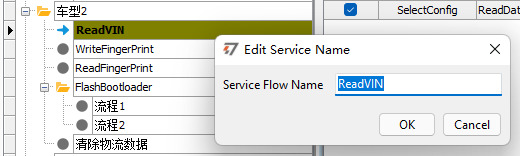

【3】Edit name：选中一个流程组或者流程用例，右键选中Edit name编纂该节点的名称，如下图所示：
【5】 Start Uds flow：启动该节点的诊断流程 。点击该选项后，诊断 ？橐勒沼冶叩呐渲，从上往下自动执行诊断步骤 。
【6】 Abort Uds flow：点击该节点后，中断在执行的诊断流程步骤 。
【7】 Delete selected：删除选中的节点 。
【8】 Delete all flows：断根所有的节点 。
B． 配置诊断流程（UDS Flow）
❖ B-1 根基配置步骤：
配置诊断流程，根基步骤如下图所示：
【1】?在左边的治理栏当选中一个诊断流程节点 。
【2】?在右边的编纂区域，增长，删除，编纂诊断步骤 。
【3】?增长步骤后，编纂步骤名称 。
【4】?选择该步骤的类型 。
【5】?选择该步骤地址类型，物理地址还是职能地址 。
【6】?配置具体的诊断要求数据包和应答数据包 。
【7】?配置本步骤实现后步骤之间的期待功夫 。
【8】?配置本步骤产生谬误的谬误处置步骤 。
❖ B-2 工具栏：
【1】?新增诊断流程组 。
【2】?新增诊断流程用例 。
【3】?删除选中的诊断流程组/用例 。
【4】?启动配置好的诊断流程 。
【5】?中断在运行的诊断流程 。
【6】?锁定/解锁流程配置区域 。若是锁定该区域，在诊断流程区域变得不成编纂 。
❖ B-3 诊断步骤类型：
测试步骤中，为了增长诊断配置的矫捷性，设计了5种类型可供选择，如下图所示，重要蕴含：Normal,SelectConfig,SeedAndKey,DownloadFile,TesterPresent,RoutineControl 。通过这5种类型，根基上涵挡住了市面上所有主流的诊断流程需要，下面具体介绍每种类型的特点 。
?
【3】 SeedAndKey：SeedAndKey是一个组合号令，直接用Normal号令无法配置出来 。用户能够通过SelectConfig直接从已有配置当选择，也能够通过选择SeedAndKey类型，在自动流程中直接配置解密步骤 。SeedAndKey只必要选择SeedLevel参数即可，解密的DLL直接关联到TP参数配置中载入的SeedAndKey的Dll中，如下图所示：
可见，无论是在Diagnostic Console ？橹，还是Automatic Diagnostic ？橹姓吩诵械那疤岜匾没д肥迪諸P层参数的配置 。
【4】 TesterPresent: 如前文所讲，TSMaster提供了一个TesterPresent的全局开关，通过该开关，用户能够直接打开和关关该号令 。同时为了支持越发矫捷的测试需要，在自动化流程步骤中，也提供了基于步骤配置该号令的方式，让用户选择在必要的步骤打开和关关TesterPresent号令 。选择该类型过后，重要有两个参数必要配置：

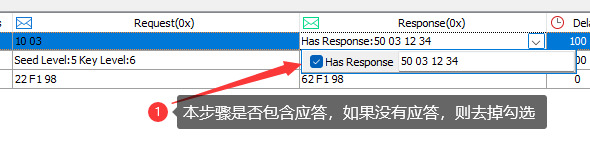

》是否启动/终场该号令，如下：
【诊断步骤配置汇总】
总结上个章节测试步骤的配置流程，其逻辑流组成如下图所示：
❖ B-4 步骤距离功夫：
❖ B-5 犯错处置：
❖ B-6 使能步骤/地位调整：
