本文介绍TSMaster 从零打造车辆节造器HIL实时仿真系列第五章节，持续介绍节造器实时HIL的实现 。
一、HIL硬件在环
ABS算法仿真和车辆模型的运行，它们的职能并不是简略一单地绘造曲线，网络运行数据，而是有着更深档次的主张，那就是与表部世界联动，将输入和输出数据完齐全全露出在真实世界中，达到HIL的真正主张—硬件在环 。
?
与表部世界交互这个过程能够说极度单一，只必要为此专门设计一个dbc文件，加载到TSMaster中，再将系统变量中的内容映射到总线上即可 。
?
在此我筹备了一个单一的dbc文件，它蕴含四个轮快，还有四个轮缸压力信号 。我们将其拖入tsmaster中 。
?
再打开RBS，让渣滓总线仿真收受这些信号的发送 。
?
随后我们打开硬件通路选择器，将CAN通路选择为人生就是博官网的一款总线工具—TC1005作为演示，TC1005的通路1和通路2相互衔接在了一路，确保发出的报文能够被正确应答 。
?
我们启动RBS，打开Trace窗口，就能够看到我们必要的信号都在总线上以预约的频率发送着，当然这些信号由于没有更新，初始值都是0，下一步就是做信号绑定，将系统变量中的值传给这些信号 。
?
首先终场仿真，回到人生就是博官网算法幼法式，增长预发送函数，收受轮快和压力报文的发送过程，这意味着每当报文即将被发出，系统城市挪用这些预发送函数，我们只必要单一地在这些函数内更新我们所需的信号即可 。
我们试着赋一下值 。最后我们在图形窗口中，增长必要观测的CAN信号，蕴含快率信号和压力信号等等 。

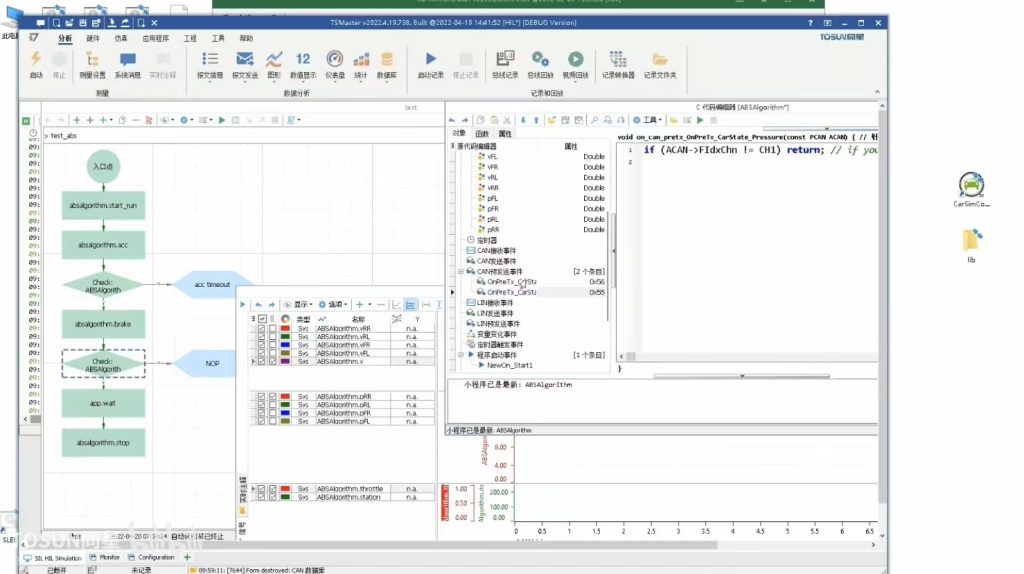

至此，我们实现了所有所需的信号的预发送函数，是时辰启?动整个仿真过程了，还是同样的流程，衔接TSMaster的应?用法式，点击自动化 ？榈钠舳磁 Ｄ芄豢吹匠盗驹谠诵泄讨 。
?
随着法式的运行，我们能够实时观测到总线上活跃的轮快和?压力信号，这些信号就最终与真实世界产生了交互 。
二、实现车辆节造器的HIL仿真
有了前面的基础，能够说此时我们真正踏入了HIL实时仿真的大门 。使用这一整套流程，以不变应万变，实现形形色色的车辆节造器的HIL仿真 。
?
举个单一的例子，倘若我们必要对所开发的ibooster进行HIL仿真，ibooster是真实的ECU 。我们就必要导入这个ibooster的所有网络的dbc文件，用人生就是博官网RBS将它所需的信号全数仿真出来 。
而要仿真信号，最单一的步骤令是，在RBS仿真界面上，选中我们所需的ibooster节点，点击右键，一键自动天生HIL配置，这步操作能够自动激活ibooster依赖的其他节点和报文 。
?
其次，来到幼法式中，通过预发送函数，机关此节点所需的各类总线信号 。
再接下来就是一些硬件的信号，好比遇到踏板信号，能够通过电缸自动化接口或是定造的 API实现 。
同时，若是遇到IO或通断信号，则通过人生就是博官网IO板卡和继电器?板卡API实现；
?
若是是遇到轮快等特殊传感器信号，则通过人生就是博官网轮快仿照板卡API实现；
?
若是遇到电源电压的节造，能够使用可编程电源共同API 的方式实现；
?

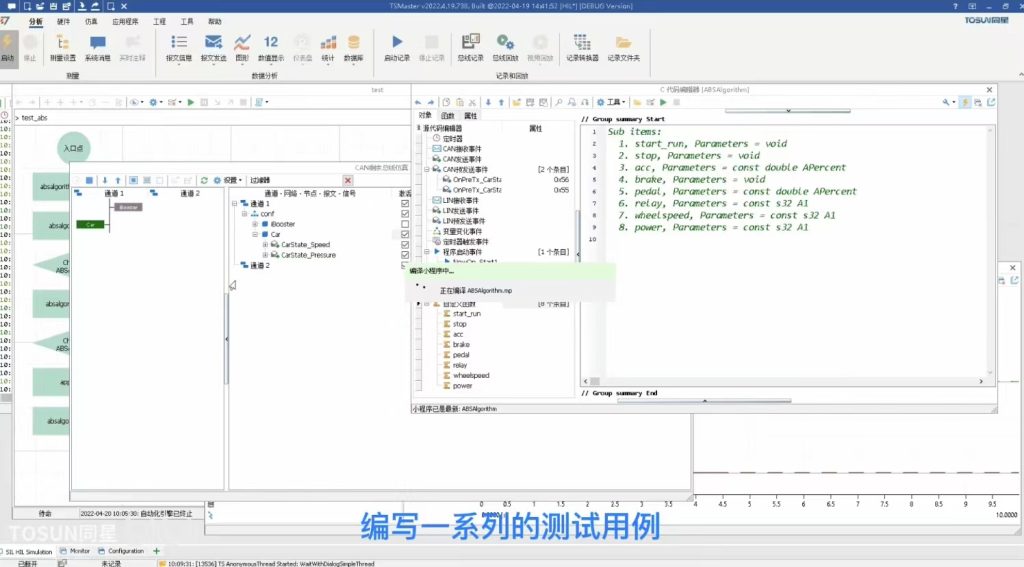

最后，我们能够打开自动化 ？，编写一系列用例，来对人生就是博官网产品进行各类可能的测试 。
?
当然，这所有背后还有个沉要的前提，那就是软件之表的所有筹备工作，也就是ECU机械和液压负载必须提前筹备结束 。
只有上述内容都就绪，那么便能够设计并最终执行无人值守的全自动化参数遍历和测试，在测试实现后，再通过预先配置的信息，实现测试汇报的一键自动天生 。
最后的实现内容，由于细节过于繁芜，实现方式各别 。我们有理由相信，基于TSMaster的这一整套仿真架构，幼同伴们也能够阐扬自己的聪明才智，设计出形形色色的HIL实时仿真系统 。
