本章节介绍TSMaster从零打造车辆节造器HIL实时仿真系列第二章节。示例是我们亲手设计实时仿真也就是HIL的环节，为了让示例通俗易懂，我们拔取了CARSIM自带的ABS节造器作为仿真的对象。
一、Simulink模型

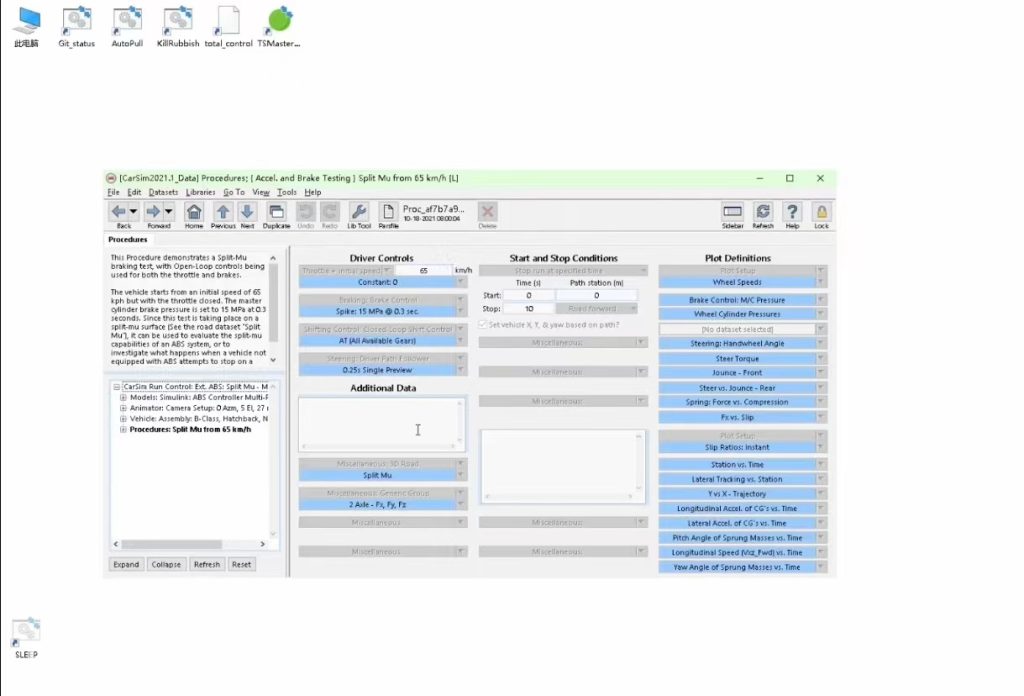

1、我们打开CARSIM，而后选择Simulink模型，对开路面Multi-port SLX，这个示例使用的是一辆不带ABS系统的幼轿车，它是先驱的配置。
2、我们来看procedure，也就是驾驶员节造的部门，初始的快率是65公里每幼时，自动压力是15兆帕，在0.3秒内实现也就是我们常说的150bar，档位节造是在合理的领域内自动切换，而转向部门则交给驾驶员模型进行关环节造。

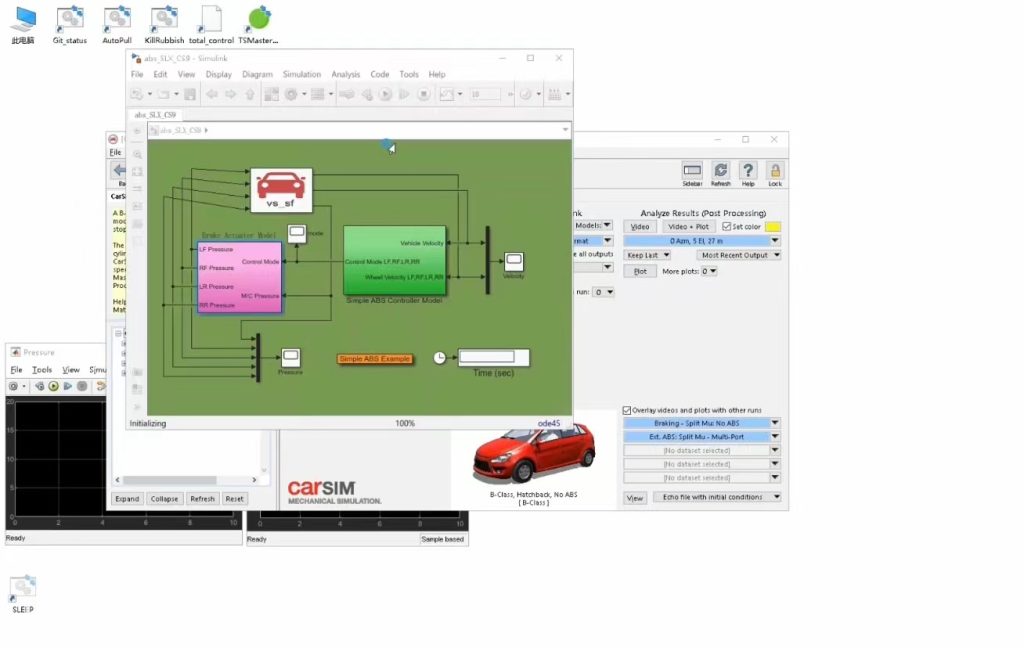

3、路面部门为对开路面，从3米起头，一侧的系数是0.2，另表一侧是0.5，回到主页，点击Send to Simulink，期待Simulink启动结束，Simulink模型则是今天的沉点。
二、ABS节造算法
1、我们能够将这个节造算法天生嵌入式代码，下载到带ABS职能的ECU中运行，能够看到这个算法模型蕴含了一个CARSIM的S function作为车辆模型的接口，还有一个简化版本的基于漂移率的轮缸压力节造战术以及后轴低选战术，还有造动性模型中的造动力分配等等。

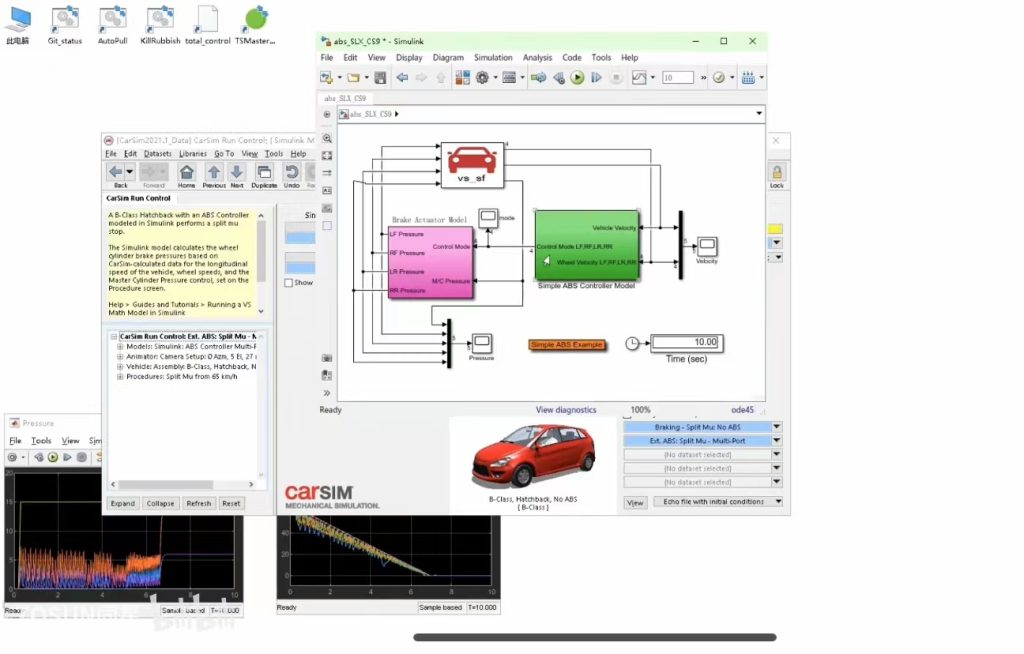

2、我们运行下这个模型，能够看到，这个轮快与车快的图形窗口中绘造了在对开路面上的ABS自动循环，而这个轮缸压力窗口中，则是四个车轮的轮缸压力节造曲线，这是一个简易版本的节造算法。造动力分配，也就是前轴压力比上后轴压力是1比0.4，很容易判断出，造动实现后，压力上升到15兆帕的两个车轮为前轮压力，而压力上升到6兆帕的是后轮压力。
三、RT的低成本代替规划
各人可能把稳到在Simulink环境中，运行的功夫是10秒，然而点击运行后现实上只用了很短的功夫就跑完了整个仿真，注明此仿真的过程并不是实时的。Simulink所起的作用仅仅是依照每个step来执行算法，网络每个step产出的数据并将其绘造在图形窗口里而已。
?
若是我们想在ABS造动过程中像整车总线上面实时发送ABS激活的flag或者是轮缸压力值，这些都是无法做到的。而在占有的CarSim RT版本的环境中，该模型能够被编译为dll，下载到实时系统中运行，从而实现模型算法与真实世界的交互，这个解决规划是目前被宽泛选取的仿真模式。各大主机厂和零部件厂所依赖的HIL仿真也是基于此规划发展。然而此规划存在两个问题：一是成本高，不只必要车辆动力学软件自身的license，还必要RT的license；二是部署的过程很浪费功夫，在CarSim中批改参数之后必要沉新部署，自动和水平不高。
?
而在本例中，我们通过TSMaster来仿照ABS算法，让ABS算法在TSMaster的实时环境中运行，运行过程中能够通过CAN接口或者是衔接在幼我电脑上的IO接口等等，与表部的世界进行交互，再通过自研的实时引擎收受CarSim的仿真过程实现车辆模型在电脑上的实时运行，如此我们便得到了RT的低成本代替规划——软件HIL。
四、ECU嵌入式代码&幼法式
下面我们从零一步步基于TSMaster来搭建ABS算法的实时仿真环境。第一步是要通过Simulink将ABS的算法自动天生嵌入式代码，将它作为一个幼法式运行在TSMaster的实时环境中。
?
1、我们首先将这个模型另存，而后必要批改蹊径，让代码的天生搁置在这个新的蹊径中。
2、随后我们必要在模型上做一些批改让其能够天生嵌入式代码。首先就必要删除示波器等等一系列无用的控件，再删除CarSim的s function，将s function的接口转化为in 和 out。

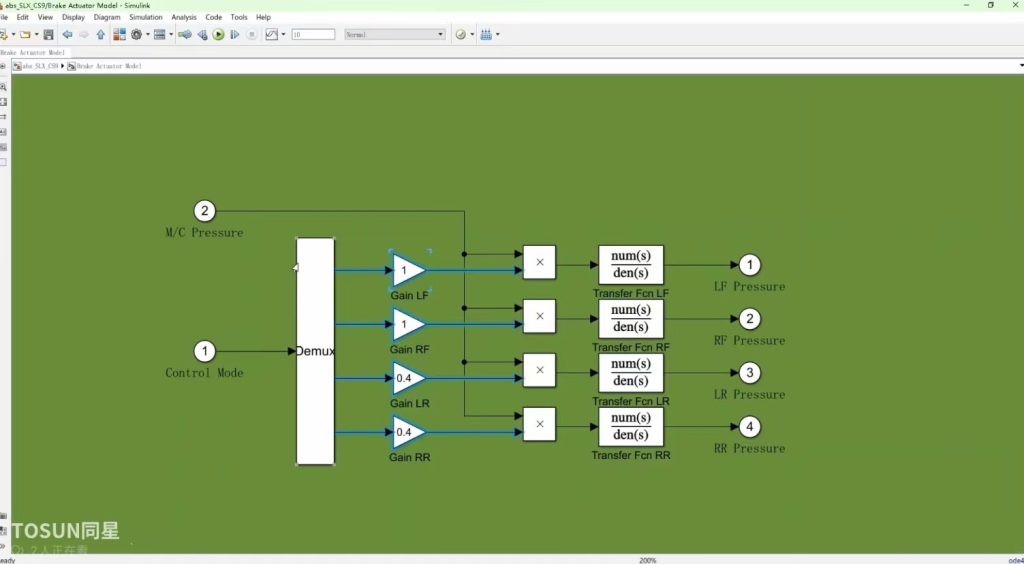

3、为了正确的天生嵌入式代码，还必要在代码天生上做一番批改，打开配置，首先是stop time，设置为inf，而后是salvar，再次使用的是定步长，step我们使用了业界通用的5毫秒。

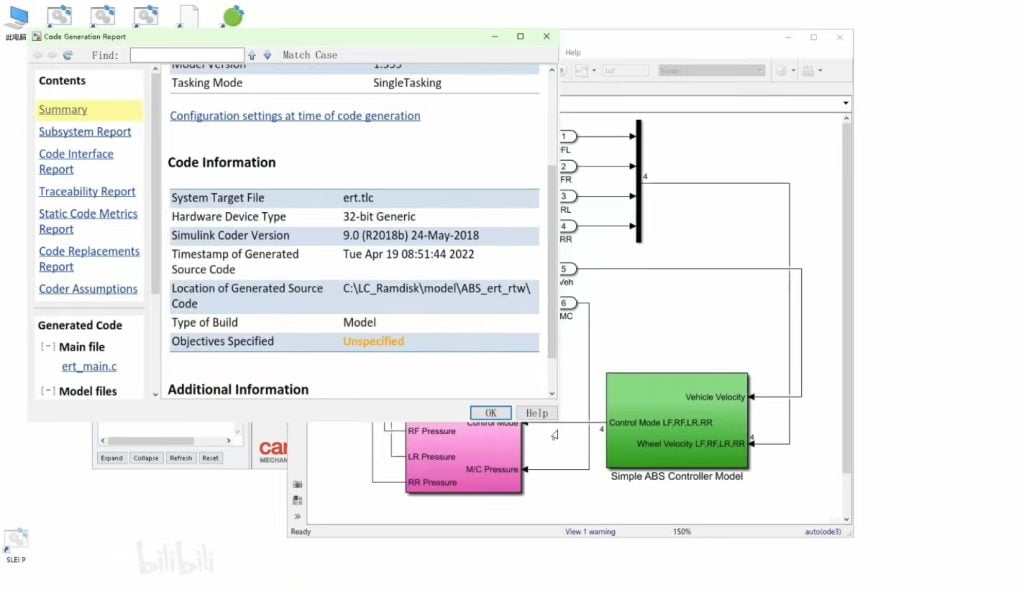

4、接下来来到代码天生的环节，Target file天然是ert，我们还必要转到interface，在这里将continuous time勾上，由于轮缸压力模型中央用到的是传递函数，是陆续状态，随后按Ctrl+B天生代码，很快代码就天生结束了。
5、那么在这份代码中，我们必要将ABS.c.h以及一些列的其他的头文件复造粘贴到TSMaster的幼法式的文件夹中央参加编译过程。
