A．传输层参数
❖ 各参数诠释如下：
》Bus Type: 诊断传输层类型，目前已经支持CAN/CAN FD/LIN，接下来支持以太网和Flexray等。通过下拉列表能够选择，如下图所示：
》Channel：诊断？橛玫降穆呒。TSMaster支持多个诊断？橥痹谙吖ぷ，这里用于选择当前诊断？槭褂孟低车哪囊桓雎呒。通过下拉列表进行选择，如下图所示：
》Request ID/Response ID/Function ID：设置诊断？镻C工具端的诊断要求/应答/职能帧的ID。

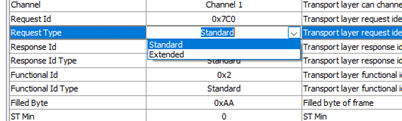

》Request ID Type/Response ID Type /Function ID Type：设置诊断？镻C工具端的诊断要求/应答/职能帧的ID类型，是尺度。11位）还是扩大。29位），如下图所示：
》Filled Byte：传输过程中，现实有效字节不及一个CAN报文数据端的时辰，渣滓数据段的填充字节。好比一帧CAN报文8个字节，若是有效传输字节是【0x02，0x10，0x02】,填充字节是0xAA，则现实的报文字节是【0x02，0x10，0x02，0xAA，0xAA，0xAA，0xAA，0xAA】。
》STMin：最短接管功夫距离。TSMaster诊断？樽魑庸芏，在接管陆续帧报文的时辰可能支持的诊断帧之间的最短功夫距离，这个参数是回复给诊断客户端的。设置为0，暗示支持以最短的功夫距离接管。
》BlockSize：接管Block的大幼。TSMaster诊断？樽魑庸芏，在接管陆续帧报文的时辰一次可能接管的数据块的大幼。这个参数是回复给诊断客户端的。设置为0，暗示一次性可能接管肆意大幼的数据块。
》FD Max DLC：当传输层设置为CAN FD的时辰。此时，传输层单帧的最大传输字节数量是64字节（DLC=15），但是这个参数是能够调节的，调节领域如下所示：
》Max Length: 该参数对于通常CAN/LIN是无意思的。多帧传输的时辰。当DLC长度= 8字节的时辰，首。‵irst Frame）选取第0字节低四位+第一个字节的8位，共12Bit暗示一次传输的包的大幼，也就是最多4095个字节，如下图所示：
但是FDCAN中，设置DLC长度>8字节的时辰，能够选取更多的Bits来传输信息。因而，FDCAN的传输层支持选取第2,3,4,5四个字节共32bit来传输一个数据Block的长度。也就是说FDCAN的传输层一次支持传输最多4个G的数据。但是具体支持几多，让用户能够配置。
注解：第一个字节的高四位 = 1，暗示该帧是首。‵irst Frame），无论是FDCAN还是Class CAN的传输层都是如此。
好比，如下图所示配置位4095个字节，则跟通常传输层一样。若是配置为大于4095，则要使用FD帧扩容的传输层。
B．服务层参数
❖ 各参数诠释如下：
》S3参数：蕴含S3 ServiceTime和S3 Client Time。
S3 Service Time：暗示该ECU从Default会话被切换到其他会话过后，经过多场功夫会自动切换回默认会话的超不断间。
S3 Client Time：暗示作为诊断Tester端，发送TesterPresent帧的功夫距离。
上述两个参数的示意图，能够点开Detail按钮，查看图示注明，如下图所示：
》P2参数：蕴含P2 Timeout和P2 Extended参数。
P2 Timeout:?暗示ECU收到诊断要求帧过后，最短回复的功夫距离。对于诊断工具端，该参数能够作为发送要求过后，期待回复的超时判断参数。好比诊断工具发送了一个诊断报文，P2Timeout功夫段内都没有收到回复，则以为要求失败，超时退出。
P2 Extended：倒仫断工具发出诊断报文过后，被测ECU来不及在P2 Timeout功夫段内做出应答，则回复一帧3F XX 78报文，通知诊断工具端自己来不及响应，必要耽搁期待功夫再回复。ECU发送了延长期待报文后，则把期待功夫参数切换为P2Extended。诊断工具端的超时判断参数在收到延长期待报文后，必要切换到P2Extended。
上述两个参数示意图如下所示：
》使能Tester Present号令：
TSMaster诊断？橹，能够选择配置并使能TSMaster Present号令，如下图所示：
当使能了该号令过后，在？榈淖钌戏交岢氏造舳疶ester Present号令的开关。打开Tester Presnet，则依照设定的S3ClientTime功夫距离发送该报文。
Tester Present的发送字节是可选的。支持三种类型：
【Default Request】：也就是最常用的0x3E 0x80
【From Basic Config】：从Basic Config当选择配置好的3E号令
【Manual Definition】：用于自界说的字节
》加载Seed&Key DLL
在诊断过程中，会设计到安全接见的问题，也就是所说的Seed&Key。TSMaster诊断？橹С滞ü齞ll载入Seed&Key算法，该算法dll跟主流工具的推算接口兼容，接口界说如下图所示：
DLL加载界面如下图所示：
【1】加载DLL
【2】删除DLL
【3】DLL校验器，通过此按钮，用户能够判断自己加载的dll接口是否正确，算法是否切合设计要求。如下图所示：
如上图所示界面，用户选择Seed的Level过后，输入Demo Seed值，点击GenKey进行判断。若是该DLL接口跟模板界说接口统一，则会输出提醒信息：Generate Key Success，而后用户凭据Key值跟指标值对比，进一步确认DLL中的算法是否切合设计要求。
【4】打开TSMaster装置目录下Seed&Key接口工程地点的蹊径。用户能够拷贝该工程增长自己的Seed&Key算法。
C．TesterPresent
