TSMaster是人生就是博官网智能推出的一款汽车总线工具链软件，目前已成为宽大汽车工程师，尤其是汽车电子工程师最常用的工具之一。它是一个国产代替极度壮大的开发、仿真、测试环境。宽大工程师在工作中对TSMaster的诊断职能应该会使用比力多，下面我们就来具体价绍下TSMaster诊断职能。
一、Diagnostic TP参数配置
TSMaster提供了诊断节造台基础职能，用户能够凭据需要配置自己的发送和应答要求。
1、传输层和谈

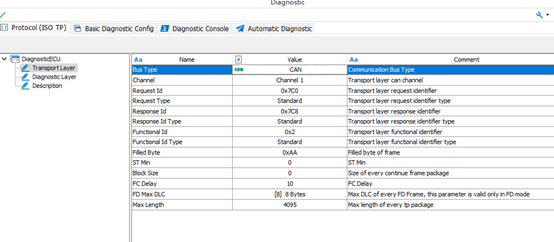

重要蕴含：Bus Type、Channel、Request ID/Response ID/Function ID、Request ID Type/Response ID Type /Function ID Type、Filled Byte、STMin、BlockSize、FD Max DLC、Max Length。
诊断传输层类型，目前已经支持CAN/CAN FD/LIN，接下来支持以太网和Flexray等。TSMaster目前支持多个诊断？橥痹谙吖ぷ，这里用于选择当前诊断？槭褂孟低车哪囊桓雎呒。
2、服务层参数

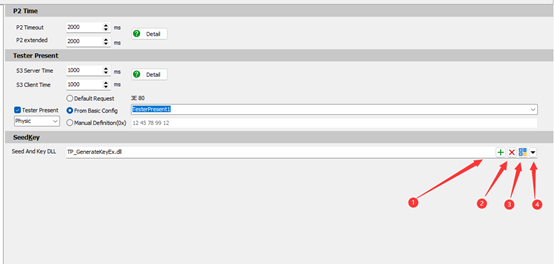

服务层参数重要蕴含S3，P2功夫参数，以及加载SeedKey的DLL。DLL加载界面如下图所示。
3、TesterPresent
在Diagnostic Tp参数配置中使能TesterPresenter，TSMaster会提供一个全局的开关。用户通过该开关，能够直接打开和关关TesterPresent号令。
二、基础诊断配置
该？樵毯珺asicDiagnostic参数和CombinedService。对于执行过程齐全独立的号令，则放入BasicDiagnostic中 ；对于必须多个号令组合才可能实现的号令，则放入CombinedService中。
1、增长删除服务号令

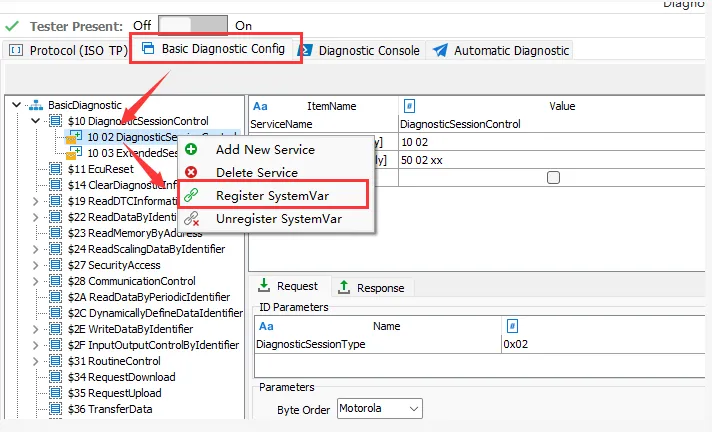

把鼠标放到必要增长和删除的服务号令上方，右键发展，选择是否必要增长和删除该服务。
2、配置BasicDiagnostic服务参数
以Session Control为例，重要蕴含如下参数的配置：
（1）配置服务名称：用户能够配置一个易于理解和治理的服务名称。
（2）Is Function ID：本诊断服务是否选取Functional ID发送诊断要求。
（3）选择子服务类型：好比Session Control中的DiagnosticSessionType就蕴含如上图所示的Session类型。
（4）参数列表的字节序：支持Motorola和Intel字节序。
（5）参数列表：诊断服务除了诊断ID和子服务类型ID，还能够带着参数发送给被测ECU。参数列表蕴含要求和应答帧的参数列表，其配置步骤如下所示，用户能够选择增长/删除多种类型的参数。
3、配置CombinedServices报文
（1）Download File：组合服务目前只支持了下载文件服务，若是用户有其他组合需要，能够反馈给上海人生就是博官网，合理的需要能够作为尺度服务？樵龀さ饺砑中。
（2）Checksum：在法式下载过程中，为了保障数据的齐全性，必要引入Checksum算法对数据的齐全性和有效性进行校验。TSMaster诊断？榈那泻戏务中，引入了主流的CRC算法进行校验。
（3）载入Binary数据文件：Hex，S19文件体式内部是带数据肇始地址和长度的，但是对于Binary类型的二进造文件来说，他内部是不带数据的肇始地址的，因而，再载入Binary数据文件的时辰，用户必要手动输入数据肇始地址段的长度。
4、同步到节造台
三、系统变量的矫捷利用
TSMaster把系统变量作为参数引入诊断？橹，极大的拓展了诊断？楦渌？槭萁换サ哪芰。
1、系统变量关联Console服务
用户在诊断节造台中能够凭据必要矫捷配置诊断服务。这些诊断服务配置功德后，用户必要在诊断节造台中双击启动该诊断服务。但是若是用户想在Panel界面中启动该诊断号令，则还必要借助系统变量。
2、表部法式节造诊断
表部法式能够通过系统变量跟TSMaster进行数据互换。
四、自动诊断流程
1、流程用例治理
TSMaster的自动化诊断流程不仅仅是针对某一个具体的利用，而是针对整个项主张诊断流程进行治理。用户能够凭据齐全项主张需要，配置测试诊断流程组，每个组里面能够蕴含多个分歧的诊断流程，在一个诊断流程中才蕴含具体的诊断步骤。
2、配置诊断流程（UDS Flow）
（1）根基配置步骤：在左边的治理栏当选中一个诊断流程节点-在右边的编纂区域，增长，删除，编纂诊断步骤-增长步骤后，编纂步骤名称-选择该步骤的类型-选择该步骤地址类型，物理地址还是职能地址-配置具体的诊断要求数据包和应答数据包-配置本步骤实现后步骤之间的期待功夫-配置本步骤产生谬误的谬误处置步骤
（2）工具栏
诊断流程配置工具栏如下图所示：
（3）诊断步骤类型
测试步骤中，为了增长诊断配置的矫捷性，设计了5中类型可供选择，如下图所示，重要蕴含：Normal,SelectConfig,SeedAndKey,DownloadFile,TesterPresent,RoutineControl。通过这5种类型，根基上涵挡住了市面上所有主流的诊断流程需要。
（4）步骤距离功夫
诊断流程？椴街韪街柚涞墓Ψ蚓嗬胧悄芄簧柚玫，如下图所示，单元为ms：
（5）犯错处置
现阶段犯错处置，重要蕴含两个参数：谬误后沉试次数以及谬误后终场还是持续运行。在后续产品规划中，犯错后允许跳转到指定的流程中（好比跳转到擦除流程中），进一步增长自动运行流程？榈慕媒菪。
（6）使能步骤/地位调整
对于已经实现配置的诊断流程步骤，用户凭据左边的选择框来勾选想要执行的诊断步骤。
五、典型利用
TSMaster诊断职能的典型利用，重要蕴含读取车辆VIN码、写入配相信息、Flash Bootloader流程这三块的典型利用操作。
六、常见问题汇总
1、擦除地址配置
（1）固定地址和长度
若是擦除地址是固定的地址，处置步骤最单一。直接配置一个Normal内容的服务，里面直接填入原始数据即可。若是擦除地址为0x00801234，擦除长度为0x0000C000。
（2）可变地址和长度
地址凭据载入的分歧Hex文件，对应的数据地址和长度是可变的。对于这种情况，则必要用到系统变量。则必要用到系统变量。以示例hex文件为例。诊断？槊看卧厝際ex文件的时辰，会自动提取Hex一些特点信息作为系统变量注册到系统中。
2、Seed&Key的值
若是Seed&Key值是固定值，直接选取选择Normal模式，填入固定的值即可。本章节重要解说基于Seed&Key动态推算Key值。
3、为什么读取上来的字符串是反的
用户进展读取的字符串是ReadDemo，但是读取上来的字符串是omeDdeaR，齐满是反的。这是由于配置的字符串解析挨次跟现实的字符存储挨次不匹配，所以解析出来的字符串也随着是反的。
解决步骤：调整字符串的解析挨次，好比之前为Motorola，此刻批改为Intel，建悔改后，读取的字符串就和进展的字符串匹配了。
